Determination of Factor(F Factor의 결정)

Pressure vessel을 검사하거나 혹은 Engineering을 한다면 F Factor에 대하여 Code상에서 접하신 분들이 많을 거라 본다.

하지만 한편으로 그래프가 이해가 안가거나 왜 이 경우 F Factor를 이렇게 넣는지 궁금하신 분들이 있었다면 하기 Posting을 참조하면 좋을 거 같다.

내가 평소에 정리하는 식으로 정리해서 영어로 작성되어 있는데 참고하면 좋을 거 같다. 아마 해외에서 쓰거나 필요한 경우가 더 많아서 이렇게 하는게 더 좋을 수도 있다.

또 내가 작성하다가 한번에 묶은 Multiple opening evaluation 과 최소거리도 참조하면 좋을 것 같다.



물론 각각의 factor를 다 일일히 손으로 계산하기는 어려우나 예제 같은거 풀면서 이해를 해보시면 프로그램을 이용한 경우, 더 수월하게 이해할 수 있을 거 같다. Thumb Rule은 제거된 부분보다 Reinforce된 부분이 많다면 합격이라는 대전제가 있으므로, 간단하게는 그렇게 이해하면 될 것으로 보인다.

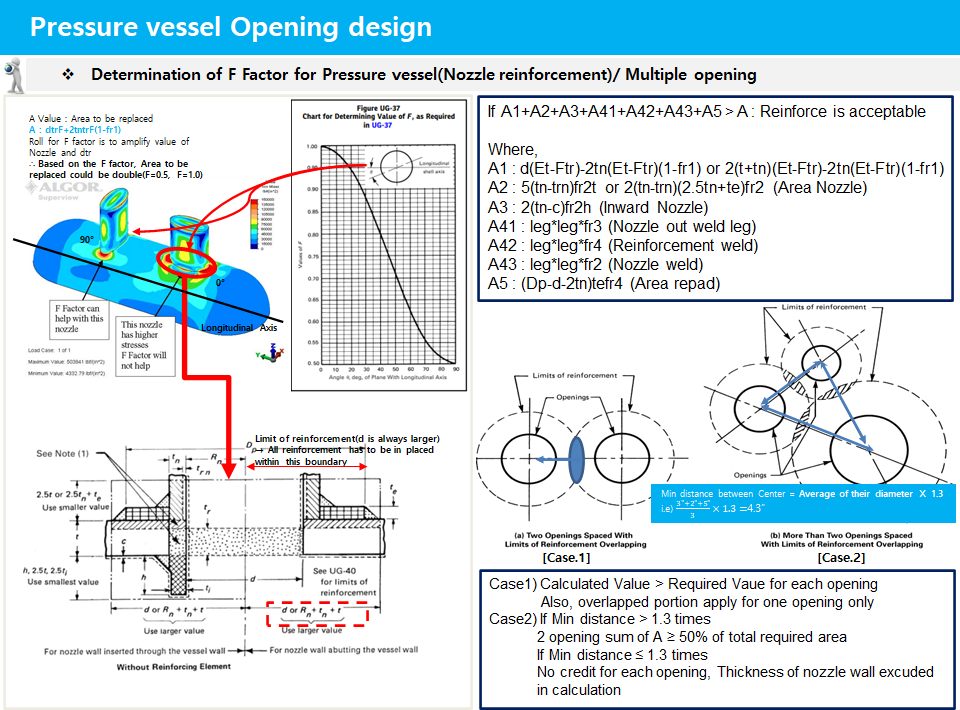

위에 그림은 첨언하자면 Nozzle이 타원의 형태를 띄고 있을때 Vessel이 미치는 Stress의 영향이 방향에 따라서 있다는 그림이며, 옆에 그래프를 참조하면 Vessel Longitudinal Axis와 수직방향으로 Nozzle을 배치했을때, F Factor가 0.5로 영향이 작아진다는 그림 및 그래프이다. (Replace되어야 하는 Area와 직접적인 영향이 있다) 물론 이경우 Nozzle이 원형인 경우는 해당되지 않는다.



파일첨부가 되지 않는 거 같아 구글 스프레드 시트를 공유하니 참조하면 좋을 거 같다. https://docs.google.com/spreadsheets/d/15KYUg1QXAy4RgfGyeHkHmNpcoMcvc3r4IWXCA_e1B64/edit#gid=772027928

ASME VIII calcs

다음번에는 검사 관련된 내용으로 돌아오겠다.
