API 650 Plate Impact Test

API 650은 몇몇 부분을 제외하고는 Bottom, Shell, Roof들이 전체가 다 Plate라고 생각하면 맞을 거 같다.

Design Metal Temperature가 낮을 때 ASME Sec.VIII 처럼 Impact test 요건이 추가되는데 오늘은 API 650의 4.2.9항에 대하여 살펴보도록 하겠다.



대개의 경우, Process 적으로 온도가 낮거나, Lowest one day mean temperature가 사용하는 Design Metal temperature 보다 낮을 때 검토하여야 한다. 순서는 아래처럼 도식화해서 보기편하기 다시 구성해보았다.

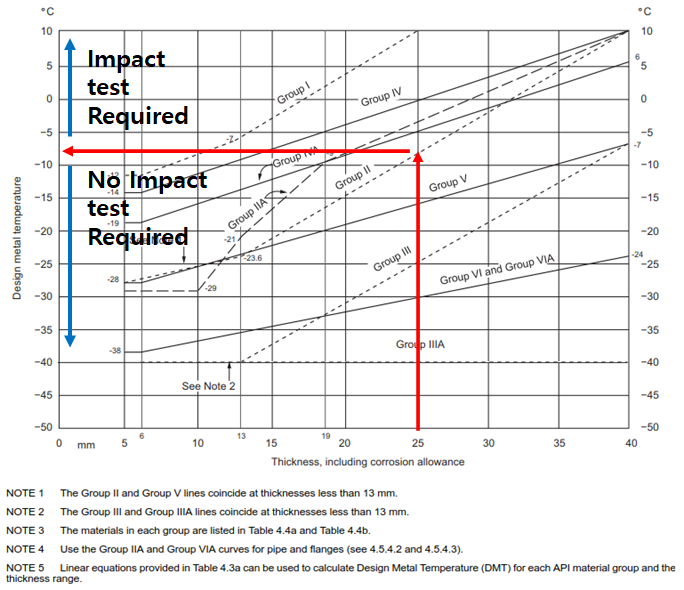

일단 Allowable stress 값을 이용하여 계산을 통해 Tmin을 구하고, 해당하는 Material이 De-oxidation Grade에 따라, 어떤 그룹에 속하는지 확인한다. 그리고 해당하는 Group의 Graph를 따라(아래 참조) Impact test 여부를 결정하여야 한다. ASME와는 다르게 Reduction Factor는 주어지지 않는다. Impact test에 대한 절차는 ASTM A370, 시편 준비는 A20을 따르므로 별도로 참조하기 바란다. 합격기준은 위의 표와 같다.

Toughness test는 해당하는 Steel이 얼마나 많은 에너지를 흡수 할 수 있는 특성에 달려있다. Brittle Fracture는 DM중에서도 가장 파괴적인 Damage Mechanism중의 하나임으로, 해당하는 Impact test 만으로 충분히 회피가 가능하다.

물론 API 571에서는 추가적인 내용을 다룬다. 충분한 요건을 미리 맞추어 시험을 하여 현장에서 발견하여 추가 시험을 하는 불상사가 없길 바란다. 참조로 어떤 프로젝트에서는 들어온 Plate에 대한 요구하는 Impact test가 되지 않은채 현장 도착하여 해외에서 국내로 다시 보내 시편 제작해서 재 시험을 하는데 거의 한달치의 공기지연 사례가 있다.



이와 같은 실수를 방지하기 위해 Design시 Material에도 관심을 많이 가져야 하겠다. S 값만 보지말고..
