오늘은 핫볼팅이 무엇인지 어떤때 사용하는지 포스팅 하도록 하겠습니다.
유지보수는 하는데 쓰이는 자주 쓰이는 핫볼팅은 Contractor Side에서는 잘 사용할일은 없습니다 대부분 Maintenance시에 사용하는데, 통상의 경우 Corroded Bolt on Flange나 교체가 필요한 부분에 사용하는 Method중의 하나입니다. 건설공사에서는 잘 사용하지는 않는데 보통의 경우 Pump Maker나 Flange Maker에서 Hot Bolting을 꼭 요구하는 경우에 사용하고는 합니다.
1.Hot Bolting하는데 꼭 확인하여야 하는 절차가 있나요?
통상적으로는 Not In-service상태에서 하는 경우는 많지 않기 때문에 Service를 하는 상태로 Bolting을 Loose 시켰다가 다시 조이는 절차가 들어가기 때문에 하기 전에 꼭 확인하여야 할 사항이 있습니다.

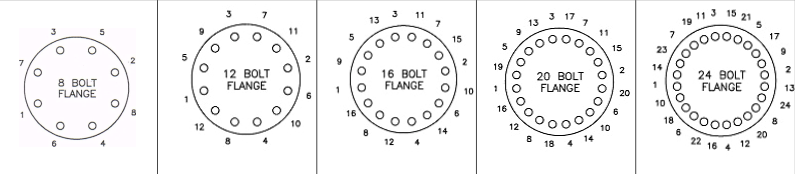

1) Flange는 최소 Bolt의 수가 8개 이상이어야 합니다.
2) Operating Pressure는 MAWP의 최대 75% 이하이여야 합니다. MAWP에 대한 정의는 다른 포스팅에서 해놓았으니 참조하여 주시기 바랍니다. MAWP와 Design pressure를 잘 구분하여야 합니다.
AP Amoco에서는 Operating Pressure 60% 이하로 규정하고 있습니다.
2014/12/05 - [Engineering[Work]/Mechanical Engineering] - MAWP 및 MOP에 대하여
3) Process Temperature는 0F-160F 사이여야 합니다. (대략 -17~37도사이)
4) Toxic이나 Lethal Substance를 취급하는 배관에서는 사용이 불가합니다.
5) Leakage를 대비한 설비나 Procedure가 준비되어 있어야 합니다.
이러한 위험성에도 불구하고 Hot Bolting을 수행하는 건, 어떤 이점이 있기 때문인데요. 전면 개보수 작업을 O.H가 아닌 이상 Equipment downtime을 제로화 하여 Plant의 이익률을 극대화 할 수 있습니다. 정지하고 기다렸다가 보수하는 건 최소 2-3일 기동정지시간 및 Idling, 재 기동을 필요로 하는데요. Hot bolting을 하면 Hot Tapping과 마찬가지로 해당하는 시간을 제로화 할 수 있습니다.
또한, 작업시간이 Hot bolting을 하게되면 Loose하는 시간이 줄어들게 됩니다. 다만, 이런 이점이 감수하여야 하는 위험보다 확연히 적어야 하기 때문에 해당하는 JESA및 절차에 대한 확인이 반드시 필요합니다.
아래는 Piping joint Handbook인데 참조하시기 바랍니다.
AMOCO Piping Joint Handbook
2.설치시에는 어떻게 사용하나요?
위에서는 Maintenance 시 사용하는 Hot Bolting에 대하여서만 알아봤습니다.
그럼, 설치시에는 전혀 사용을 하지 않느냐 그건 아닙니다. Flange Bolt 설치시에, Flange Torquing을 Torque기준으로 하지 않고 Loose 상태일 때의 간격 Vs Torque 후 간격으로 설치검사의 합.부를 판정하는 경우가 있는데, 이 경우 특수한 Pump의 Inlet/ Outlet에 있는 Flange의 경우(Manufacturer 요건으로)
Bolt Bolting/Hot torquing으로 진행하는 경우가 있습니다.
이런 경우에는 Manufacturer Manual 에 있는 온도조건과 Torque 조건을 숙지하여 작업을 진행하여야 합니다. 많지는 않은데 통상의 경우 고온의 Liquid를 취급하는 Pump의 경우 고온으로 인하여 Bolt의 이완이 일어날 상황을 고려하여 Hot Bolting으로 미리 이완을 한 상태에서 체결을 하는 경우가 있습니다.
물론 Pump마다 Performance Guarantee를 위해 원하는 현장 설치방법이 다르게 때문에, 이 문제는 시공시 업체와 긴밀하게 협력하여 Installation procedure를 미리 받아 검토하여야 합니다.
