배관 직경에 따른 U-Bolt 체결타입(KS, MSS기준)

오늘은 U-Bolt 체결에 대한 포스팅을 해보겠습니다.

배관에는 많은 Type의 Support가 존재합니다. 큰 형태로 보자면 Anchor 형태, Sliding 형태, Snubber 형태등의 해당하는 공간에 결속하는 Support가 존재하는 한편+ 수축이나 팽창에 대비하여 움직이는 형태의 Support가 있습니다. 오늘은 그 중에 결속 형태중의 하나인(MSS 기준으로 Type-24번) U-Bolt에 대하여 이야기 해보고자 합니다.



국내 현장의 경우, 발전소의 보일러나 일부를 제외하고는 Governing 규격이 KS입니다. KS는 시스템과 제품을 인증하는 제도인데 U-bolt의 경우에는 선박용 강관 규격을 적용하여야 합니다.



1.어떤 U-Bolt를 선택하여야 하나요?

KS V3032 선박용 강관 고정용 U볼트에서의 Type을 선택하면 됩니다.

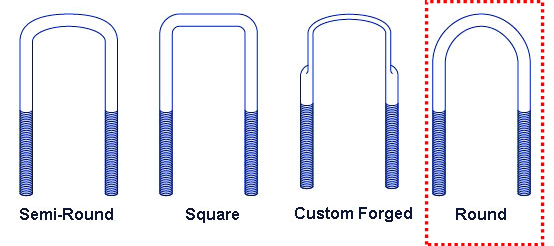

KS규격의 경우는 U-Bolt Type이 정해져 있지 않고 Round 형태의 Type만 허용하고 있습니다.

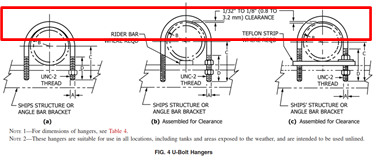

ASTM과 다른점은 Clearance를 적용하지 않아도 무방하다는 점입니다. 아래는 ASTM 입니다. 차이점을 보시죠. ASTM은 설치 후 Pipe와 U-Bolt사이에 적정 Clearance를 유지하여야 합니다.(0.8mm-3.2mm)

단, KS의 경우 Pipe의 DN 및 진동의 여부에 따라서 Nut 체결 방법이 틀려집니다. 참조하실 수 있는 그림은 아래와 같습니다.



1) 기본적으로 Double Nut로 체결을 하고

2) DN90이하의 작은 관경의 배관은 Single Nut로 체결합니다.

3) 단, DN90이하 이지만, 고진동이 예상되는 배관에는 Double Nut(하방향)을 체결합니다.



총 3가지 Type A,B,C의 다른 체결 방법이 있으니 Engineering시 참조하시면 되겠습니다.



2.해외의 경우는 어떻게 다른 가요?

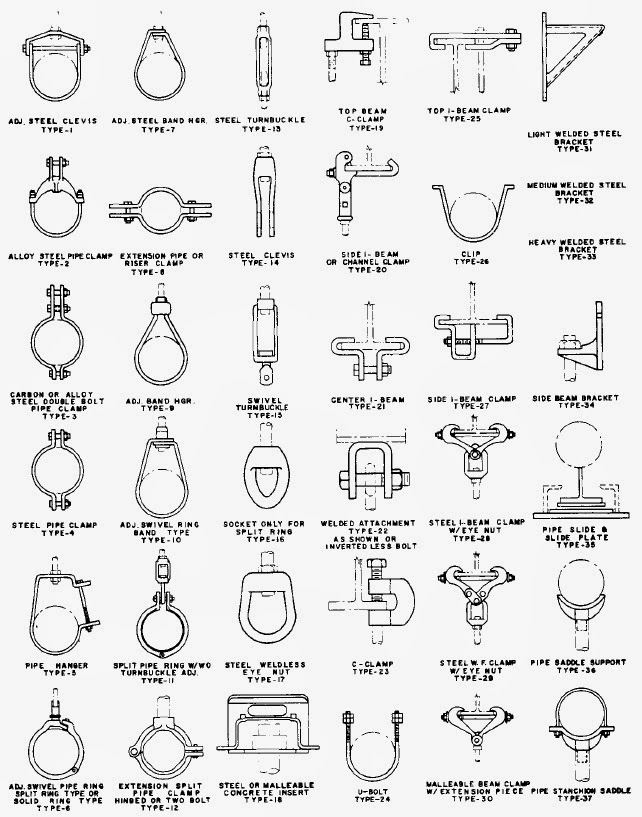

해외의 경우는 좀더 합리적입니다. DN에 따라 나누지 않고 배관의 성격에 따라 Engineer가 선택하게 열어놓았습니다. 위에서도 언급을 하였지만 큰 Category는 고정하냐 움직이냐 두가지로 압축될 수 있지만 실제의 배관 Support Type은 아래 그림과 같이 다양하기 때문이지요. U-Bolt는 24번 Type으로 정의되고 있습니다.

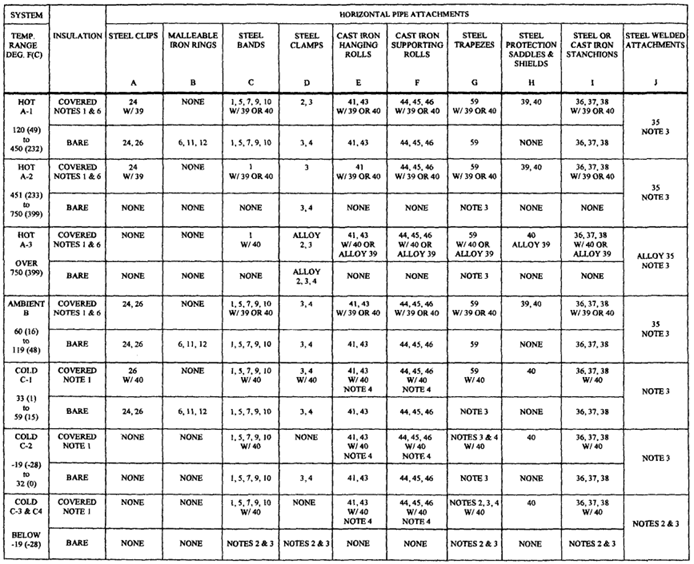

고르는 기준은 대략적으로 온도와 Insulation의 유무입니다. U-Bolt의 경우에는 49-399도 까지 사용이 가능하지만 온도가 높아져 Insulation(for Personnel Protection, Thermal preservation)이 있는 경우에는 Protective saddle을 같이 사용하여야 합니다.



Nut 체결 방법은 Manufacturer Standard를 따라 제작하는 업체의 설치 매뉴얼을 따르게 되어 있습니다. 설치가 좀더 합리적입니다. 다만, 이 경우 Fast track 상황에서 업체를 빨리 결정해야 도면에 반영이 가능하므로, 빠른 업체 선정도 설계외 적으로 중요할 것으로 보입니다.

해외 규격의 경우는 보통 Spec에서 정하고 있지만 Support 간의 간격이 중요해서 현장에서 검사시에 Support Detail과 함께 Spacing도 확인하고 있습니다. 현장에서 확인하는 경우는 Isometric 도면을 먼저 확인해서 적절하게 Load가 분산되었는지 확인하는 작업도 중요하다고 할 수 있겠습니다.

배관 설계할때 약간의 참고가 되었으면 좋겠습니다.
